15寸显示屏[有线]口腔内窥镜显示屏一体机

时间:2014-11-07 15:56来源:口腔内窥镜一体机 作者:Joanna 点击:

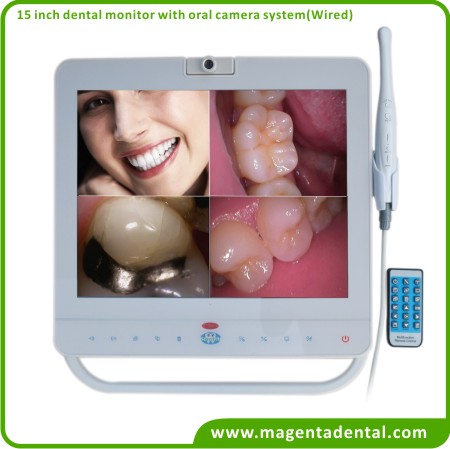

15寸口腔内窥镜显示器一体机

产品特点:
内窥镜与显示器完美结合
带SD卡储存,解决以往内窥镜图片不能储存的问题
显示器内置摄像头,可拍摄患者头像,方便资料归档
可四分格,方便对比
可与电脑连接,使用电脑来管理资料,或在显示器上播放多煤体影片

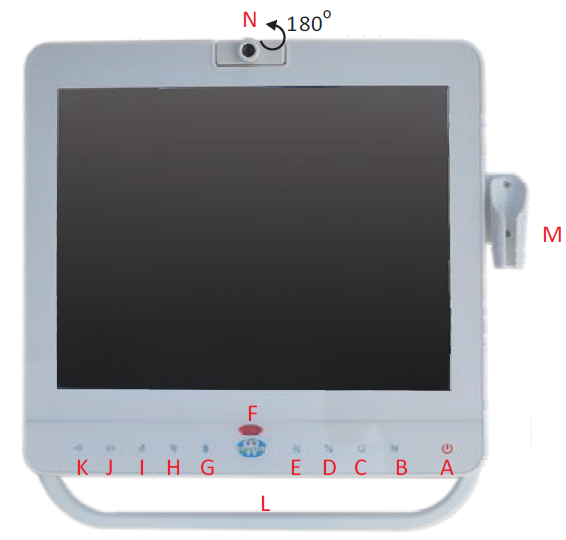

显示器按键说明:

此按键为触摸按键,使用时请用手指轻按2秒.
A: 电源开关键
B: 内窥镜与内置摄像头切换键
C: 内窥镜与PC(VGA)信号切换键
D: 有线/无线内窥镜切换键
E: 单画面与四画面切换键
F: 遥控器红外线接收端与电源显示灯
G: 画面删除键
H: 画面回放下一张
I:画面回放上一张
J:音量大声
K:  音量小声
L: 显示器把手
M: 内窥镜手柄挂架
N: 显示屏内置摄像头

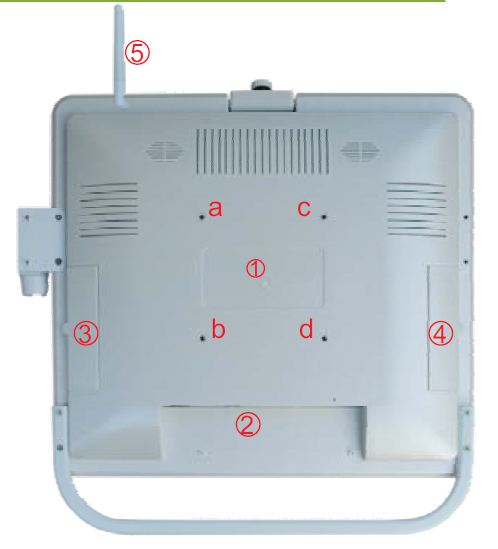

   屏幕背面说明
The back of the dental monitor
1). 显示器与支架的连接
   将显示器的abcd四个螺丝孔,用螺丝固定于显示器支架上。

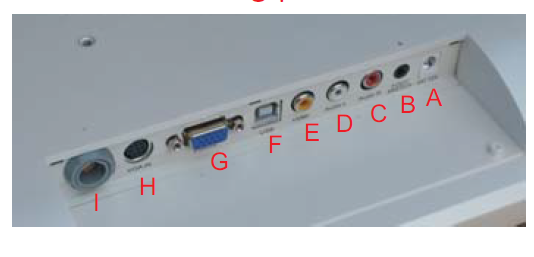

2).显示器连接端口说明

A: DC 12V 3A 电源插口
B: 脚踏开关插口B: 脚踏开关插口
C: 视频声音右声道输入
D: 视频声音左声道输入
E: Video视频输入
F: USB连接电脑影像声音插口
G: VGA 电脑信号输入
H: 外接内窥镜插口
I: 有线内窥镜插口

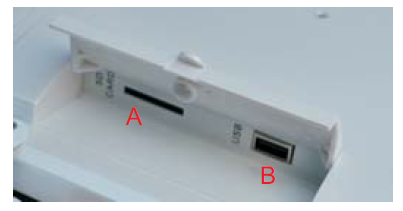

3). SD卡槽与外接USB接口

A:  SD 卡槽
B: USB 2.0
(在连接电脑的情况下才有功能)

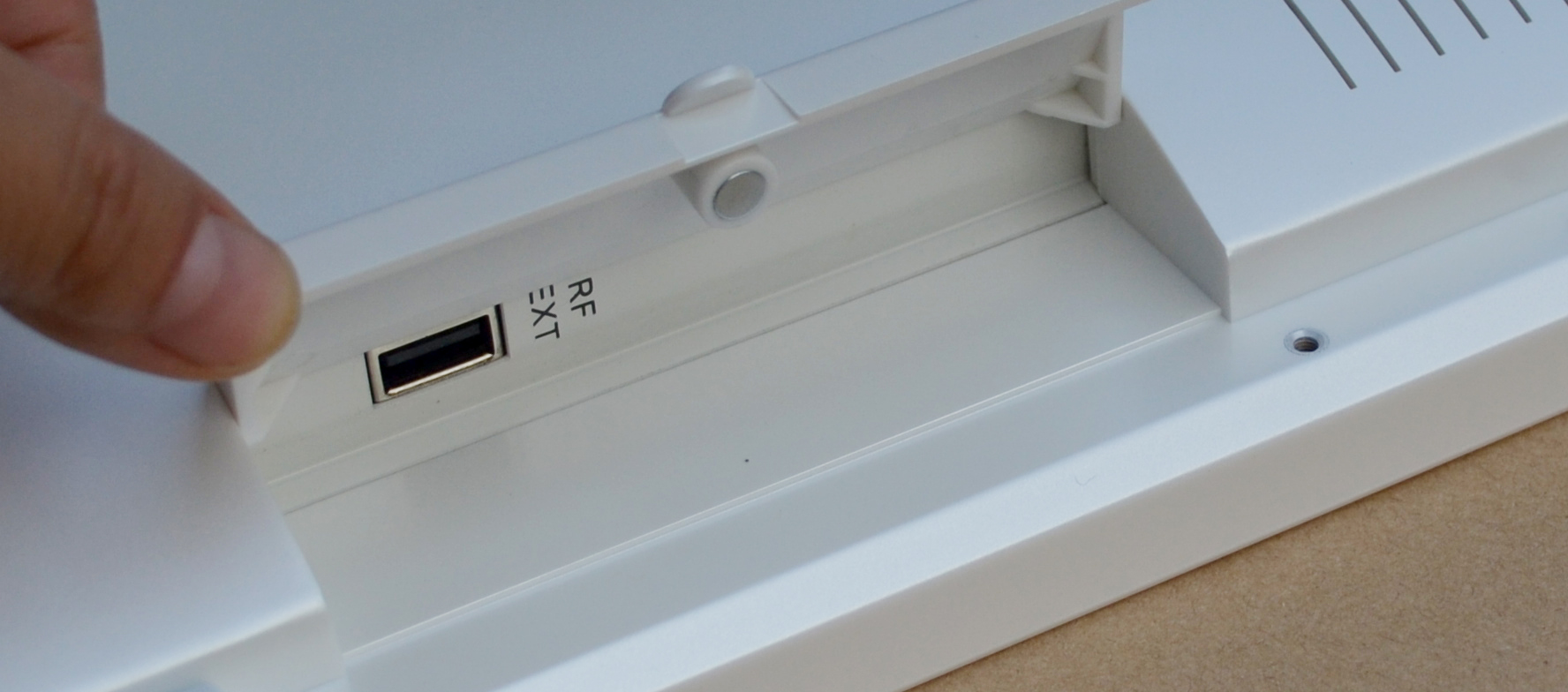

4). 内窥镜无线接收器插口

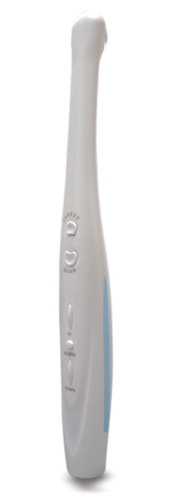

   内窥镜手柄说明

1/4” 索尼CCD;
130万像素;
6颗白帜LED灯;
手柄可四分格,上下翻页,删除所拍的图片等.

注* 手柄上的定格键,只是将图片暂存在虚拟内存中(虚拟内存可储存8张图片),
如果需要长期保存,请用遥控器的储存键保存到SD卡中并拷贝到电脑存档.

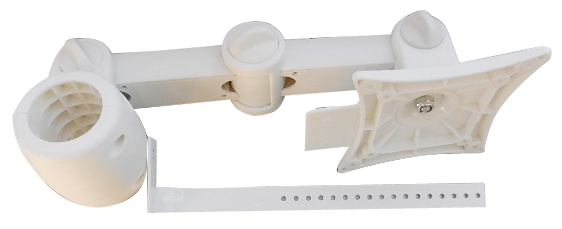

   显示器支架:
